Système de diagnostic S&S Guardian - IST - 55-5075
Système de diagnostic »Guardian«, kit complet avec logiciel. Le Kit
Le nouveau système de diagnostique Guardian propose toutes les possibilités pour ceux qui ont un allumage S&S IST. Le kit Guardian™ contient un CD de software pour PC, un transpondeur et deux cables qui vont du port COM de votre PC et au port de liaison sur le faisceau de votre moto. Une fois la connexion entre le PC et le module établie, le software vous donne accès à de nouvelles fonctions et d'échanges de données. Allumage S&S IST fabriqués après le 10/1/03 (Numéro de série començant par E ou une lettre au -dessus), contient le software pour supporter le système de diagnostique Guardian™.
Le SDG permet d’utiliser un PC avec port COM à 9 broches pour accéder aux fonctions suivantes :
- Mettre en place une fonction de limite de régime pour protéger un moteur neuf ou réassemblé pendant sa phase de rôdage (ce limiteur de régime permet à S&S d’offrir une année de garantie supplémentaire sur ses moteurs équipés de l’IST).
- Ajuster la limite de régime finale jusqu’à 7200 T/min.
- Consulter les codes test de diagnostic (DTC) ou effacer l’historique des DTC (fonction scan tool).
- Calibrer le compteur sur les modèles 2004-2005.
- Consulter les données en direct (T/min, dépression de la pipe d’admission, température du moteur, voltage de la batterie, avance à l’allumage, tension de la bobine) pour les deux cylindres pendant que le moteur tourne.
- Ce qui aide aux travaux d’entretien ou à la préparation, en consultant l’historique des données (nombre de démarrages, quantité des limites de régimes atteintes après expiration du limiteur de régime de rôdage, laps de temps passé dans diverses conditions de marche, température maximale atteinte, limite de régime actuelle, cycles et temps de marche du moteur).
Spécifications du système SDG
- Nécéssite Microsoft Windows 98 ou un système d’exploitation supérieur.
- Processeur Pentium II 450 MHz ou supérieur/équivalent, Pentium III-1 GHz ou supérieur/équivalent recommandé.
- Minimum 64 MB RAM, 128 MB ou supérieur/équivalent recommandé.
- Au moins 300 MB de mémoire libre sur disque dur.
- Lecteur CD-ROM ou DVD-ROM pour l’installation.
- Port série à 9 broches pour communication avec avec le module d’allumage.
Si cotre ordinateur ne possède pas de port série à 9 broches, un adaptateur USB peut être utilisé.
On top of a 3-step break-in rev-limiter function, the Guardian Diagnostic System offers engine builders and tuners some powerful diagnostic tools to use with the S&S IST ignition module.
FITMENT:
1999–'03 big twins with S&S IST ignition modules manufactured after 10/01/03 (serial number begins with "E" or higher letter)
2004–'06 big twins with S&S IST ignition modules manufactured after 10/01/05 (serial number begins with "G" or higher letter)
All new S&S IST ignition modules
Features and Benefits:
Adjust the rev-limiter. Modules are factory set to 6,250 rpm rev-limit, but this can be set to any value up to 7,200 rpm
Scan tool function allows you to view diagnostic test codes (DTCs) or clear history DTCs
Calibrate the speedometer in 2004-'06 H-D® models
Look at live data (rpm, manifold absolute pressure, engine temperature, battery voltage, spark timing, dwell, and coil current) for both cylinders while the engine is running, to aid in service work or performance development
Look at history information (number of starts, number of revlimiter hits after the break-in rev-limit has expired, amount of time spent in various operating conditions, maximum temperature reached, current rev-limit, total engine cycles and running time)
Break-In Rev-Limits Schedule
Hours of Operation Rev-Limit
0 to 8 4,250
8 to 16 5,125
16 to 24 6,025
24+ 6,250*
*The final rev-limit can be set to any value up to 7200 rpm using S&S IST Guardian Diagnostic software. Available for modules sold separately only.

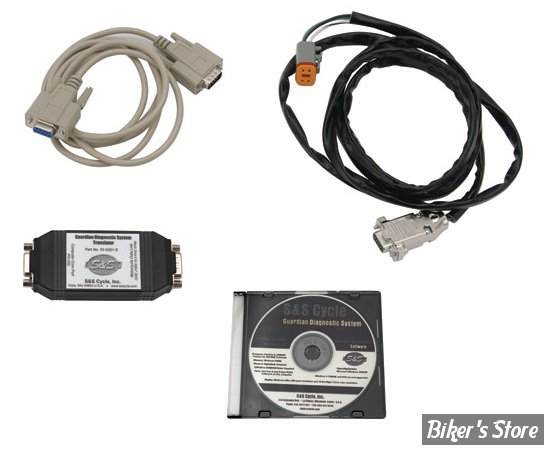

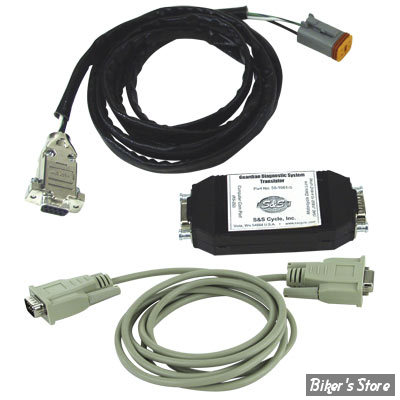

Kit contains PC software CD, Translator unit, adn Adaptor cables.
System Requirements:
Microsoft® Windows® 2000 or higher operating system
Pentium II 350 MHz processor or faster/equivalent, Pentium III 500 MHz processor or faster/equivalent preferred
Minimum 64 MB RAM, 128 MB or more recommended
At least 300 MB of free hard drive space
CD-ROM or DVD-ROM drive required for installation
Keyboard and mouse (or equivalent pointing device)
9-pin serial port for communication with ignition modules or serial to USB adapter (PC must have 9-pin serial port for communication with ignition module. Otherwise, a serial to USB adapter must be used.)
