OUTIL D'ALIGNEMENT MOTEUR / BOITE - TOURING 93/08 - POWERTRAIN ALIGNMENT TOOL - JIMS - 964
POur Touring de 1993 à 2008. Le Kit

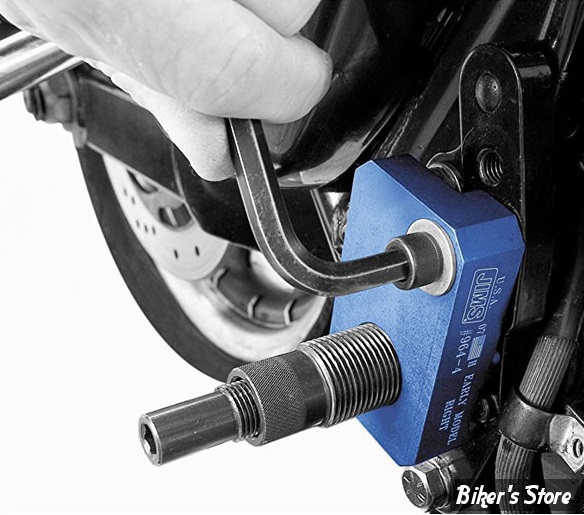

Cet outil vous permet d'aligner facilement et en toute sécurité l'ensemble moteur/boite sur la plupart des modèles Touring de 1993 au présent (moteur sur silent-bloc, boite et bras oscillant solidaires). Cet alignement doit être effectué quand le moteur, la boite, ou la bras oscillant ont été démontés ou réparés. Sans un alignement approprié la sécurité et la tenue de route en seront affectés.
-
www.jimsusa.com/wp-content/uploads/2019/09/964-IS.pdf
-
JIMS, POWERTRAIN ALIGNMENT TOOL
Used to align engine, transmission and swingarm
Fits: > 93-08 FLT/Touring (NU)
FL POWER TRAIN ALIGNMENT TOOL
This tool easily and safely aligns the Power Train (rubber
mounted engine, transmission and the swingarm assembly)
to the correct position as found on most touring
models. Alignment service must be performed when the
engine, transmission, or swingarm has either been
removed or repaired. The safety in handling and performance
of the motorcycle could be greatly effected without
the accurate alignment this tool provides. For more details
see No.964-IS instructions.
No.964 - Use on 1993-2008 FLHT models.
-

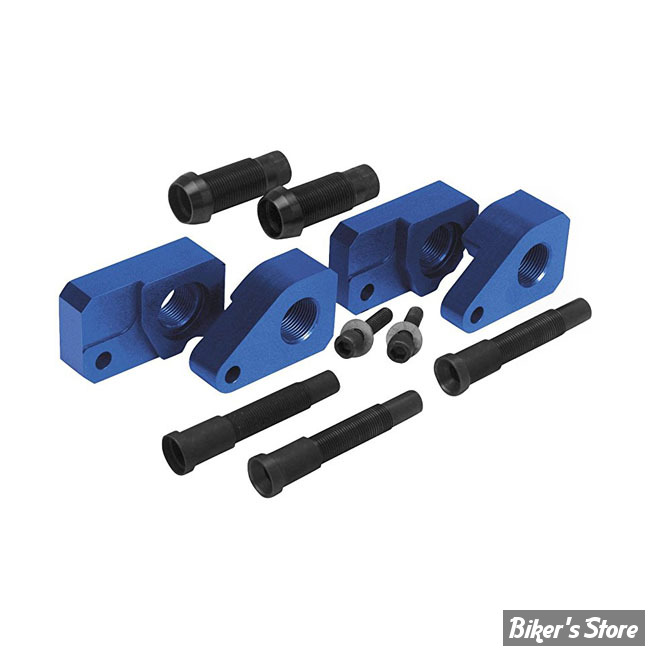

1 1 LEFT ALIGNMENT BLOCK, 2007 TO 2008 964-1
2 1 RIGHT ALIGNMENT BLOCK, 2007 TO 2008 964-2
3 1 LEFT ALIGNMENT BLOCK, 2003-05 964-3
4 1 RIGHT ALIGNMENT BLOCK, 2003-05 964-4
5 2 PIVOT SLEEVE 964-5
6 2 ADJUSTMENT SCREW, 2002 TO 2008 964-6
7 1 ADJUSTMENT SCREW, 1993-01 964-7
8 2 ALLEN SCREW, 3/8-16X1-1/2” 1181
9 1 WASHER, 3/8”, SAE 2031
10 1 INSTRUCTION SHEET 964-IS
