ECLATE I - PIECE N° 17 - ARBRE A CAMES - XLH91/21 - FEULING - REAPER - DIAGRAMME : 580 - 1377

Pour Sportster de 1991 à 2021. Le kit

Compatible avec : 00-17 XL et 00-02 Buell en remplacement direct du pignon à pas fin, le jeu de cames convient également au 91-99 mais nécessite un changement de pignon en utilisant HD # 24047-00 pour convertir le pas large 91-99. pignon à une configuration de pas fin.

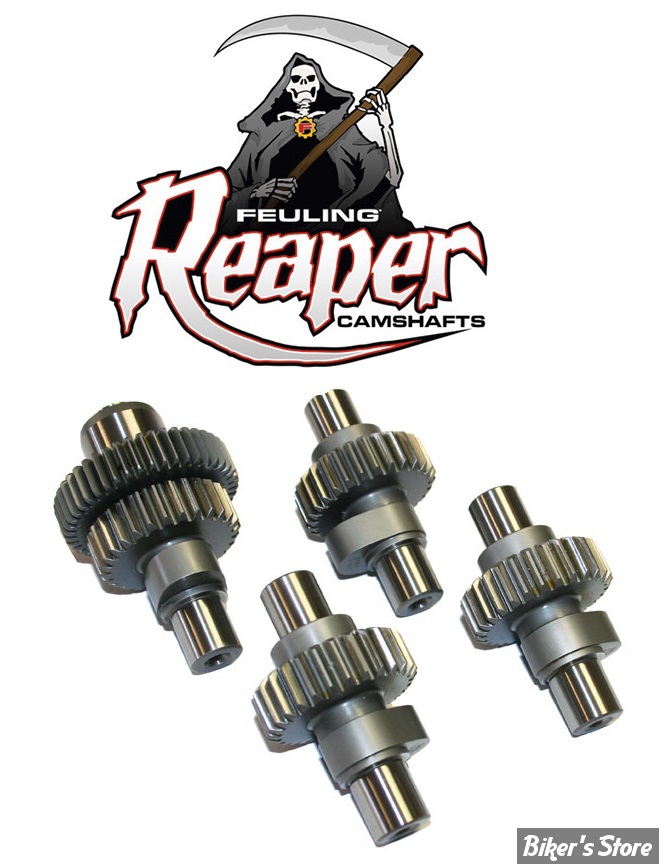

FEULING, REAPER 580 SPORTSTER CAMSHAFT SET

.580" int., .580" exh. valve lift. Head work required. More horsepower higher in the powerband. Designed to work best with higher compression ratios. The .580" lift on intake and exhaust valves require high-lift valve spring kit. High flow air cleaner and exhaust required. Performance pushrods and lifters recommended. Note: Comes with the fine pitch gear as found on 00-up Sportsters. Will also fit 91-99 XL but a 00-up fine pitch pinion gear (OEM 24047-00) must be used to match the pitch on the second cam.

Fits: > 00-21 XL. 91-99 XL with 00-21 XL style fine pitch pinion gear.

www.feulingparts.com/instruction.info.php

PART # 1377 580 Les cames à haute levée REAPER pour XL sont conçues pour le cycliste qui recherche plus de puissance avec une bande de puissance RPM plus élevée. Les arbres à cames ont une levée de 0,580 à la fois à l'admission et à l'échappement, nécessitent des ressorts de soupape à haute levée, voir les ressorts de soupape FEULING BEEHIVE ENDURANCE ou HIGH LOAD, une compression plus élevée recommandée avec des poussoirs et des poussoirs de performance. Admission à haut débit et échappement de performance requis.

Soupape Lift Open Close Duration @ 53 lift @ TDC Lobe Centerline Admission .580

21 57 258 .193 108

Echappement .580 67 21 268 .180 113

Convient :

XL 91-22, 91-99 nécessitent un pignon à pas fin HD #24047-00

CAMES 505/515

• Génèrent une vaste plage de régimes sur les moteurs d'origine

• Les cames pointues génèrent une plage de régime solide avec un son d’enfer

• Peuvent être utilisées avec des tiges poussoirs et des ressorts de soupape d’origine

• Feuling recommande d’utiliser de nouveaux arbres à cames avec de nouveaux poussoirs (facultatif)

CAMES À HAUTE LEVÉE 580

• Conçus pour les pilotes qui souhaitent plus de puissance et une plage de régimes qui monte plus haut (tr/min)

• Nécessitent des ressorts de soupape à haute levée (ressorts de soupape Feuling Beehive Endurance ou High Load recommandés)

• Compression plus élevée également recommandée, avec tiges-poussoirs et poussoirs performances

• Admission haut débit et échappement performance requis

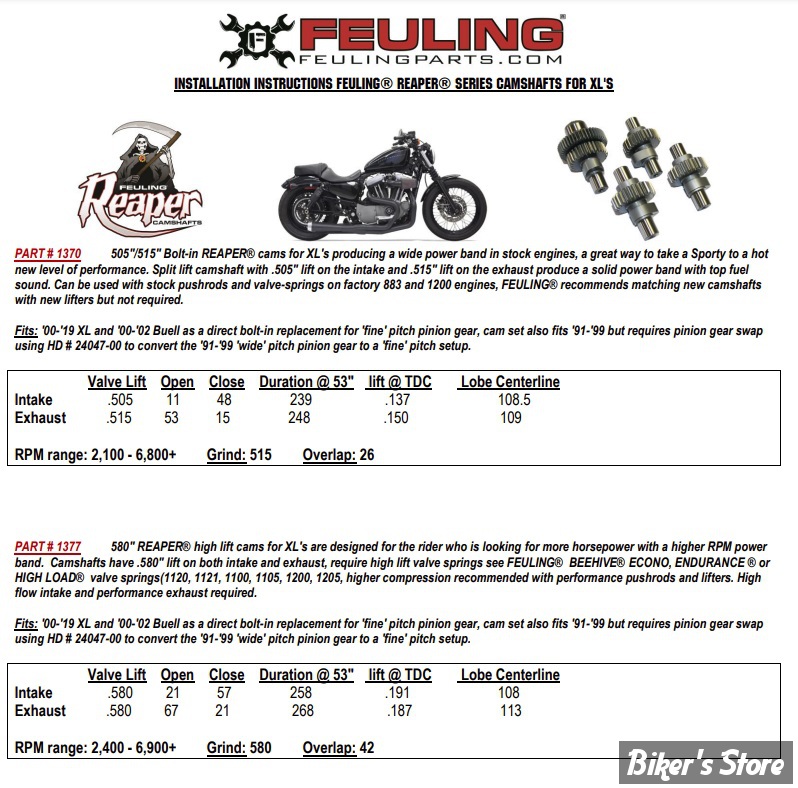

PART # 1377 580 REAPER high lift cams for XLs are designed for the rider who is looking for more horsepower with a higher RPM power band. Camshafts have .580 lift on both intake and exhaust, require high lift valve springs see FEULING BEEHIVE ENDURANCE or HIGH LOAD valve springs, higher compression recommended with performance pushrods and lifters. High flow intake and performance exhaust required.

Fits: 00-17 XL and 00-02 Buell as a direct bolt-in replacement for fine pitch pinion gear, cam set also fits 91-99 but requires pinion gear swap using HD # 24047-00 to convert the 91-99 wide pitch pinion gear to a fine pitch setup.

DISCLAIMER: NOT LEGAL FOR SALE OR USE IN CALIFORNIA ON ANY POLLUTION CONTROLLED MOTOR VEHICLES

Valve Lift Open Close Duration @ 53 lift @ TDC Lobe Centerline

Intake .580 21 57 258 .193 108

Exhaust .580 67 21 268 .180 113

RPM range: 2,400 - 6,900+ Grind: 580 Overlap: 42

FITS:

XL 91-22, 91-99 require fine pitch pinion gear HD #24047-00
